External 3dBi Dual Band Antenna Adhesive Mount Flat Patch 2.4GHz 5.8 Ghz Directional Antenna

MS TELECOM CO.,LTD
Trust Seal
Verified Supplier
Credit Check
Supplier Assessment
Contact Now

External 3dBi Dual Band Antenna Adhesive Mount Flat Patch 2.4GHz 5.8 Ghz Directional Antenna

Brand Name : MS

Model Number : MS-2458TP-001

Certification : RoHS

Place of Origin : China

MOQ : 100 PCS

Price : USD$ 1 / PCS - USD$ 2 / PCS

Payment Terms : D/P

Supply Ability : 100000 PCS

Delivery Time : 5-8 days

Packaging Details : 100 PCS / BAG

Product Name : Dual Band 2.4/5.8GHz Flat Patch Antenna

Keywords : WIFI Antenna

Frequency Range : 2400-2483 / 5150-5850 MHz

Gain : 3 dBi

VSWR : < 2.0

Impedance : 50 Ohm

Polarization : Linear

Radiation Pattern : Omni-Directional

Connector : SMA / BNC / FME Female / FAKRA

Mounting : Adhesive Mount

Dimensions : 115*22 mm

Radome : ABS

Contact Now

External 3dBi Dual Band 2.4GHz/5.8GHz Adhesive Mount Flat Patch Antenna

1. Product Name

    External 3dBi Dual Band 2.4GHz/5.8GHz Adhesive Mount Flat Patch Antenna



2. Description

--2.1 Applications

        WIFI / Bluetooth / Zigbee (2.4GHz)

           WIFI (5GHz)

           WIFI (5.1-5.9GHz)

           Intergrated in Wireless Equipment

           Embedded Applications Requiring Integration

           Wireless LANs



--2.2 Features

        High Efficient Design

           Low Frofile, Compact Size

           Omni Directional Applications

           Connectors Optionals

           RoHS Compliant



3. Introduction

    It is a high efficient and easy to install antenna for providing WIFI coverage, also, this type of antenna are easily positioned on a device housing or vehicle windscreen using the supplied automotive industry grade adhesive patch.

     It is ground plane independent making it ideal for applications distributing or receiving WIFI signal . Covering 2.4/5GHz is designed to support the full range of WIFI frequencies.



4. Specs

Electrical Properties

1.1 Frequency 2400-2483 / 5150-5850 MHz
1.2 Gain (peak) 3 dBi
1.3 V.S.W.R 2.0 MAX
1.4 Return Loss -10dB Maximum
1.5 Radiation Omni-directional
1.6 Polarization Linear / Vertical
1.7 Power Handling 5 W



Mechanical Properties

2.1 Cable RG 174
2.2 Antenna Cover ABS
2.3 Antenna Base Sticker
2.4 Operating Temperature -20℃ ~ +65℃
2.5 Storage Temperature -30℃ ~ +75℃
2.6 Color Black
2.7 Connector SMA Plug / BNC / FME / FAKRA



5. Antenna Drawing

External 3dBi Dual Band Antenna Adhesive Mount Flat Patch 2.4GHz 5.8 Ghz Directional Antenna



6. VSWR

External 3dBi Dual Band Antenna Adhesive Mount Flat Patch 2.4GHz 5.8 Ghz Directional Antenna

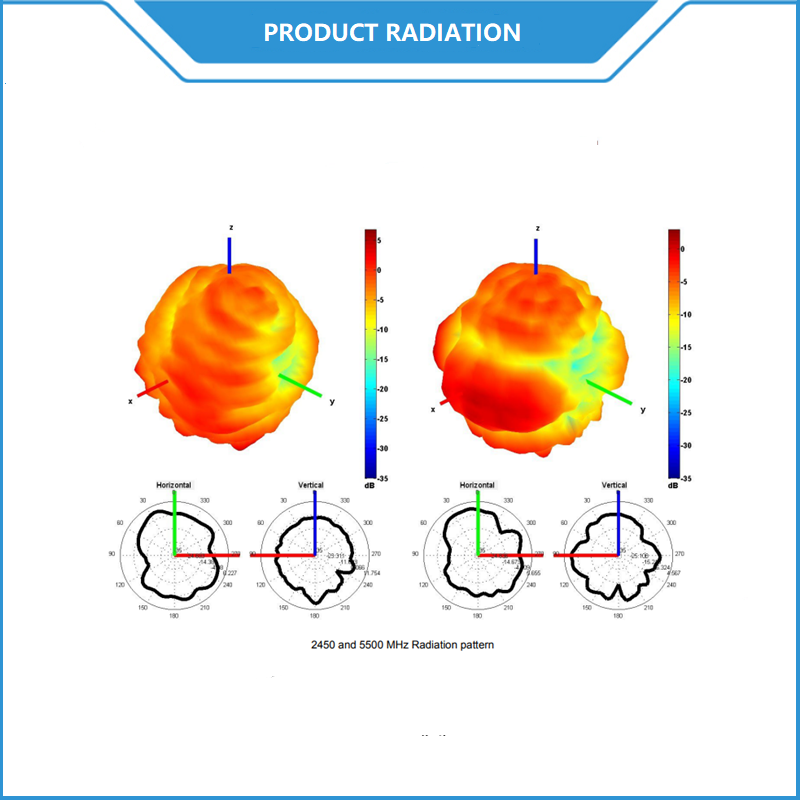

7. Radiation Pattern

External 3dBi Dual Band Antenna Adhesive Mount Flat Patch 2.4GHz 5.8 Ghz Directional Antenna
